Noche 1:Apuntando los telescopios


¿Cómo deshacerse de la Luna?

Los filtros para las cámaras de fotos los puedes comprar en muchas tiendas. Pero los de los telescopios MAGIC no los encuentras ni en internet porque no existen en el mercado. Así que no nos queda otro remedio que ir al taller y diseñarlos nosotros mismos.

Una vez los tenemos hay que probarlos para ver si realmente funcionan. ¿Cómo podemos saber si se deshacen sólo de la Luna y no también de los rayos gamma que queremos cazar? Recordad que, de las imágenes que tomamos, sólo queremos sacar la luz lunar.

El filtro se deshace de parte de la Luna y deja pasar parte de los rayos gamma. ¡Pero no es perfecto! Con este esquema podrás calcular si el filtro funciona como esperamos.

En la libreta de la derecha verás cómo hacemos el cálculo. Lo podríamos hacer con lápiz y papel pero, qué pereza ¿no? Con un par de líneas de código lo resolvemos. Usa la libreta sin miedo, no puedes romper nada.

Los cazadores usamos código para trabajar con los datos de los telescopios. No le tengas miedo a la programación, los ordenadores sólo hacen lo que les decimos. Y si los controlas, te ayudan a hacer las cosas más rápidamente.

El filtro absorbe más o menos luz dependiendo de la longitud de onda. Y tanto la luz que viene de la Luna como de los gammas tiene intensidades diferentes también en función de la longitud de onda. Así que tenemos que mirar cuánta luz de los gammas pasa y cuánta de la Luna se absorbe para cada longitud de onda. Para saber el total sumamos todos los valores.

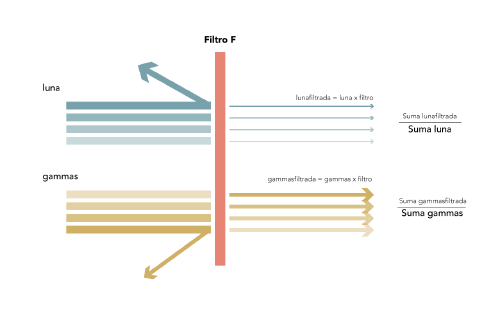

Para saber las cantidades de luz que pasan el filtro multiplicamos la intensidad por F (la fracción de luz que deja pasar el filtro). Si el filtro fuera perfecto muliplicaríamos por 1 el tipo de luz que nos interesa y por 0 la que queremos eliminar. Pero este no es un mundo ideal. No tenemos más remedio que adaptarnos.

Las gráficas parecen muy abstractas, pero en realidad nos explican muchas cosas. Fíjate en qué se muestra en cada eje e intenta relacionarlo con el filtro. ¿Qué luz pasa? ¿Qué luz se absorbe?

¿Has visto que para comparar entre lo que llega y lo que pasa (o se absorbe) dividimos los dos valores de intensidad? Si lo piensas verás que es la mejor manera: si el resultado es cercano a 1 es que los dos valores son parecidos, si no es que son muy diferentes.

Insistimos, los filtros no son pefectos, pero funcionan bien. La intención era que la Luna no fuera un problema, y parece que no lo será. Con estos filtros podremos observar durante más horas sin que la luz que refleja nuestro satélite nos moleste. Sólo queda instalar los filtros para poder usarlos durante las observaciones.

Entra

La libreta científica de Daniel

Esta es mi libreta científica. Aquí puedo ver los datos de los telescopios, hacer cálculos y anotaciones. Es una herramienta más de los Cazadores de Rayos Gamma. Todos los Cazadores tenemos la nuestra y tu tienes la tuya en ** Tu Noche **.

Lo mejor es entender cómo funciona con un ejemplo. Así que vamos a calcular si los filtros que hemos diseñado son los adecuados o no.

Tenemos 3 conjuntos de datos.

  • Uno tiene los datos de la cantidad de luz de luna que llega a los telescopios.
  • Otro tiene los datos de la luz de los rayos gammas que nos llega a los telescopios.
  • El último tiene la información de cuánta luz (de la luna o de los gammas) pasa por el filtro.

Cada fichero nos muestra la información por longitud de onda.

¡ATENCIÓN! Recuerda que para ejecutar el código que hay en cada una de las celdas de comandos debes pulsar SHIFT+ENTER. Y si por cualquier razón haces doble click en una celda de texto como esta, verás el texto sin formato. Haciendo SHIFT+ENTER lo volverás a ver bien.

Leamos por ejemplo el conjunto de datos que nos indica la cantidad de luz de la luna que llega a los telescopios:

%matplotlib inline
from noche1_2 import *
leer("luna")
LongitudOnda  Emision
------------ ---------
         270    0.0921
         280  0.077652
         290 0.0042408
         300  0.049055
         310  0.034728
         320   0.33099
         330    0.4941
         340   0.58336
         350   0.59861
         360   0.79136
         ...       ...
         570    5.6372
         580    6.0073
         590    5.8452
         600    6.3041
         610    6.4821
         620    6.7191
         630    6.6753
         640    6.9272
         650    7.3382
         660    7.8201
         670    8.2151
Length = 41 rows

Esto es lo que significa cada columna - La primera columna es la Longitud de onda medida en nanómetros. - La segunda es la intensidad de la emisión de la luna. Las unidades de la intensidad son arbitrarias (a.u).

Mirar así los datos sirve para ver qué formato tienen, pero para sacar más información de ellos es mucho mejor representarlo gráficamente.

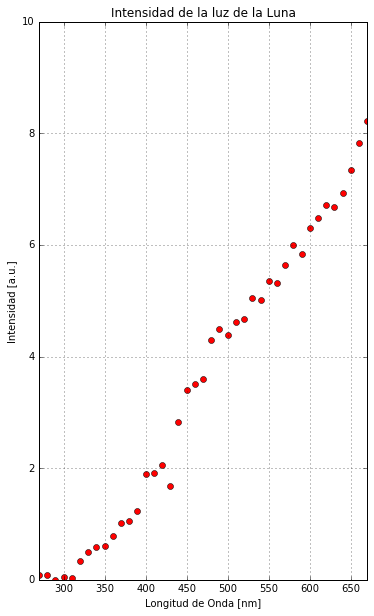

Atento a los ejes de la gráfica. En el eje de las X tenemos la longitud de onda, y en el de las Y tenemos la emisión de la Luna. Fíjate también en la escala del eje de las Y.

grafica("luna")

png

Con el gráfico es fácil de ver que la cantidad de luz de luna (por cierto, ya sabes que en realidad no es luz de luna ya que la luna solo la refleja, ¿no?) aumenta para longitudes de onda mayores.

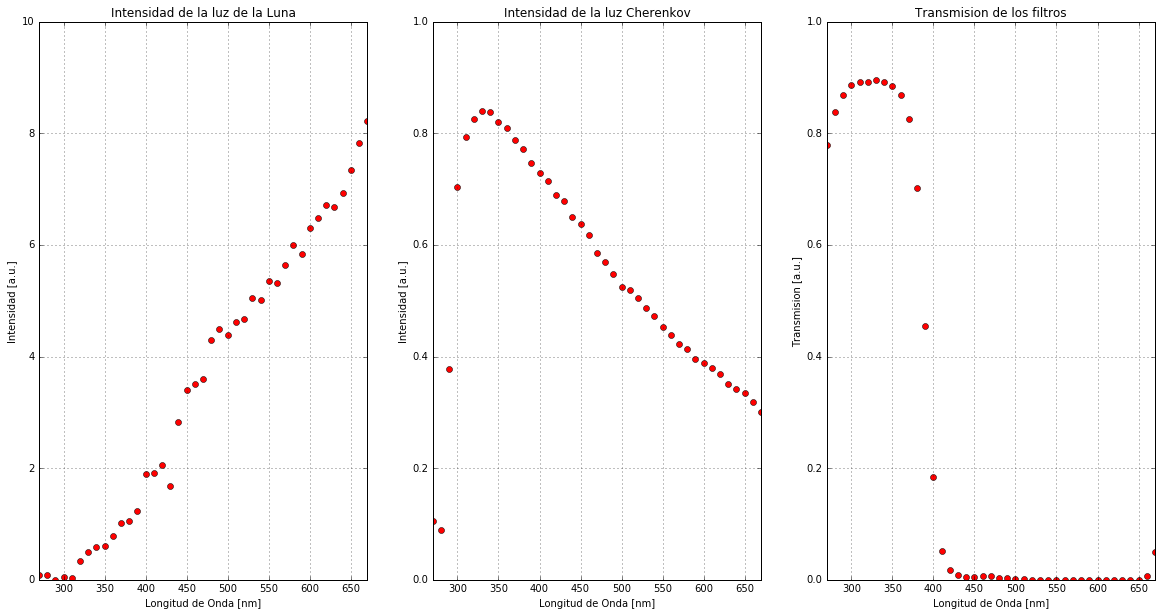

Miremos qué pasa con la luz de los rayos gamma y los filtros:

grafica("luna")
grafica("gammas")
grafica("filtro")

png

Ahora podemos comparar cuanta luz nos llega de la luna y cuanta nos llega de los gammas.

  • ¿De cuál nos llega más intensidad? ¿De la Luna o de los Gammas?
  • ¿Sabes ver qué parte de la luz deja pasar el filtro y qué parte la absorbe?

La luz que nos llega de los gamma aumenta muy rápido con la longitude de onda entre 250 y 350 nanómetros, pero después, al contrario de la que nos llega de la luna, disminuye para longitudes de onda mayores. Por eso escogimos un filtro que tuviera una buena transmisión por debajo de 350 nanómetros y que no dejara pasar luz por encima de 400 nanómetros.


Es el momento de calcular cuánta luz de la luna y de los gammas pasa el filtro. El objetivo es que el filtro elimine la luna pero no los gammas. Pero no hay ningún filtro perfecto.

El cálculo es simple: debemos multiplicar la intensidad de la luna por el filtro para cada longitud de onda.

multiplicar("luna","filtro")
totalluna: 144.48
lunafiltrada:
[  7.18380000e-02   6.51500280e-02   3.68525520e-03   4.34627300e-02
   3.09773760e-02   2.95574070e-01   4.42713600e-01   5.20357120e-01
   5.29769850e-01   6.87691840e-01   8.37316200e-01   7.43137200e-01
   5.62607500e-01   3.47318400e-01   9.97204000e-02   3.71880000e-02
   1.34568000e-02   1.41795000e-02   1.69920000e-02   2.11032000e-02
   2.16384000e-02   1.72076000e-02   1.34841000e-02   4.39160000e-03
   4.62880000e-03   9.34700000e-04   4.04688000e-04   3.00882000e-04
   3.74871000e-04   2.12456000e-04   0.00000000e+00   0.00000000e+00
   0.00000000e+00   0.00000000e+00   0.00000000e+00   0.00000000e+00
   6.67530000e-05   4.15632000e-04   7.33820000e-04   4.69206000e-02
   4.10755000e-01]
totallunaFiltrada: 5.91

Y lo mismo para la luz de los gammas:

multiplicar("gammas", "filtro")
totalgammas: 22.36
gammasfiltrada
[  8.22120000e-02   7.50905000e-02   3.28568900e-01   6.22946600e-01
   7.08158800e-01   7.37975200e-01   7.53177600e-01   7.47942000e-01
   7.26408000e-01   7.03021000e-01   6.51714000e-01   5.42575800e-01
   3.39794000e-01   1.34264800e-01   3.71436000e-02   1.24290000e-02
   5.43600000e-03   3.25500000e-03   3.19050000e-03   3.70620000e-03
   3.51840000e-03   2.27640000e-03   1.64160000e-03   5.24400000e-04
   5.19700000e-04   1.01160000e-04   3.89920000e-05   2.83140000e-05
   3.16680000e-05   1.75800000e-05   0.00000000e+00   0.00000000e+00
   0.00000000e+00   0.00000000e+00   0.00000000e+00   0.00000000e+00
   3.51200000e-06   2.05260000e-05   3.33900000e-05   1.91700000e-03
   1.50750000e-02]
totalgammasFiltrada: 7.24

Como puedes ver, para la luna pasamos de totalluna = 144 a totallunafiltrada = 6, es decir que nos quedamos con 4% de la luz de la Luna.

En cambio, para los gammas pasamos de totalgammas = 22 a ** totalgammasFiltrada = 7**, que es una reducción mucho menor.

Hagamos los números:

totallunaFiltrada/totalluna
0.040883189190507568
totalcherenkovFiltrada/totalcherenkov
0.32407190844270289

¿Qué te parece? ¿Los filtros funcionan? ¿Pasa más luz de la Luna o más luz de los Gammas en proporción?

Los filtros no son perfectos, pero funcionan bastante bien. Así que ahora podremos observar incluso con Luna llena. Así tendremos más horas para seguir buscando Gammas. Y eso, como verás, es muy importante.

Esta es tu primera libreta científica, tu primer paso como Cazador de Rayos Gamma. Sigue adelante en la noche, te esperan muchas sorpresas de alta energía.
